ご覧頂きありがとうございます。

建築資材製造のお客様へ乾式塗装ブースを設置させて頂きました。

屋内設置の前後開閉式ジャバラテントになります。



↑設置前になります。

↑部材搬入後組み立てスタートです。

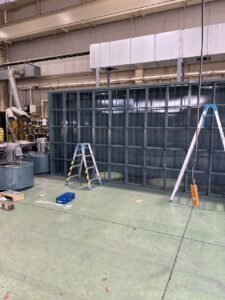

排気装置パネルを組み上げていきます！



↑　排気装置組立後はジャバラテントの組み立てスタートです。

大きいので出来上がって来ると迫力がありますね✌

↑ジャバラテント骨組み完了です。

↑骨組み完了後はシート張り作業へ入ります。

通常透明糸入りシートを使用致しますが、ご希望があれば、不燃、難燃、カラーもご指定

頂けます。

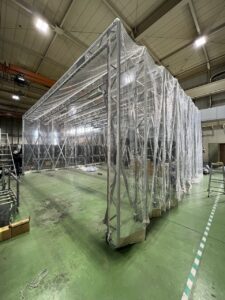

↑設置完了です、ジャバラテント閉じた状態です。

↑ジャバラテント開いた状態です、2名で手動での開閉作業です。



 　　

↑設置完了後は電気工事です。

今回は1次側はお客様手配、2次側を弊社にて施工致しました。

※1次側　操作盤～工場電源

※2次側　操作盤～排気ファン、照明



↑電気正常稼働を確認、工事完了になります。



今回の施工内容

乾式塗装ブース　（屋内設置）

・ジャバラテント　W8＊L8＊H3.5（有効寸法）

組立時間　4名2日程度※移動含まず

・排気装置　W6＊H2.5＊L1.25

排気ファン2台　※1基300m3/min程度想定

組み立て時間　4名1日※移動含まず

・電気工事（2次）

操作盤～排気ファン2台

操作盤～防爆照明12灯

施工時間　4名＊1日　※移動含まず

※1次側電気工事、排気ダクト工事に関してはお客様手配の為含まれておりません。

※排気装置等ご指定色がございましたらお申し付けください、ただし排気ファンに関しては購入品の為

メーカー色になります。

※ジャバラテントシートに関しても不燃、難燃、カラーもご指定頂けます。

※ジャバラテントではなく、開閉しない間仕切り仕様、天面のみ開閉等対応可能です。
